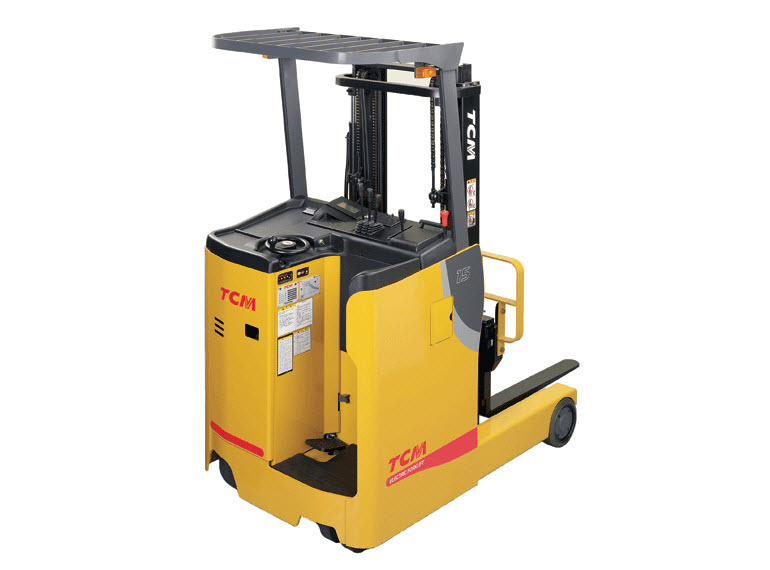

Штабелер TCM FRB13-8/FRHB13-8
| Технические характеристики | ||||
| Модель | FRB13-8 | FRHB13-8 | ||
| Грузоподъемность | 1250 кг | |||
| Центр тяжести | 500 мм | |||
| Тип двигателя | Электрический | |||
| Положение оператора | Стоя | |||
| Тип шин | Передние/задние | Цельные | ||
| Колеса (Х = ведомые) | Передние/задние | 2/х + 2 | ||
| Размеры | ||||
| Максимальная высота подъема вил | 3000 мм | 4000 мм | ||
| Свободный ход | 105 мм | |||
| Размер вил | Д х Ш х В, мм | 920 х 100 х 35 | ||
| Растояние между вилами (наружное) | Макс / Мин, мм | 710 / 250 | 720 / 250 | |
| Угол наклона | Вперед/назад | 3 / 5 град. | ||
| Длина до спинки вил | 1080 мм | |||
| Общая ширина | 1090 мм | |||
| Высота опущенной мачты | 1995 мм | 2495 мм | ||
| Высота вытянутой мачты | 3845 мм | 4845 мм | ||
| Высота кабины | 2245 мм | |||
| Выдвижение каретки | 555 мм | |||
| Минимальный радиус поворота (внешний) | 1490 мм | |||
| Расстояние нагрузки (по осевой линии от передней оси до переднего края вил) | 170 мм | |||
| Задний выступ | 220 мм | |||
| Проход между штабелями | 2590 мм | |||
| Производительность | ||||
| Скорость | Передвижения | С нагрузкой | 9,5 км/ч | |
| Без нагрузки | 10,5 км/ч | |||
| Подъем | С нагрузкой | 320 мм/с | ||
| Без нагрузки | 540 мм/с | |||
| Опускание | С нагрузкой | 450 мм/с | ||
| Без нагрузки | 550 мм/с | |||
| Выдвижение вил | С нагрузкой | 195 мм/с | ||
| Без нагрузки | 200 мм/с | |||
| Преодолеваемый подъем | С нагрузкой | 10% | ||
| Без нагрузки | 14,3% | |||
| Масса | ||||
| Общая масса | Без аккумулятора | 1640 кг | 1720 кг | |
| С аккумулятором | 2000 кг | 2080 кг | ||
| Распределение массы | С нагрузкой | Передняя | 2015 кг | 2060 кг |
| Задняя | 1235 кг | 1270 кг | ||
| Без нагрузки | Передняя | 650 кг | 695 кг | |
| Задняя | 1350 кг | 1390 кг | ||
| Шасси и колеса | ||||
| Шины | Количество | Передние/задние | 2 / 3 | |
| Размер | Передние, с загрузкой | 255 x 114 (Резина) | ||
| Задние | 334 x 145 (Резина) | |||
| Задни | 178 x 73 (Резина) | |||
| Колесная база | 1245 мм | |||
| Колея | Передняя | 975 мм | ||
| Задняя | 680 мм | |||
| Высота опорной спинки | 820 мм | |||
| Расстояние от пола до защитной крыши | 1910 мм | |||
| Высота пола | 295 мм | |||
| Клиренс по центру колесной базы | 70 мм | |||
| Тормозная система | механическая дисковая | |||
| Двигатель и коробка передач | ||||
| Аккумулятор | Напряжение / емкость (5 ч.) | 48 В / 201 А-ч | ||
| Вес | 360 кг | |||
| Электрический двигатель | Приводной двигатель | 4,3 kW/60 min | ||
| Двигатель гидравлики | 8,0 kW/5 min | |||
| Мотор рулевого управления | 0,3 kW/60 min | |||
| Тип контролеров | Управление приводом | Инвертор FET | ||
| Управление подъемом вил | Манипулятор FET | |||
| Рулевое управление | Манипулятор FET | |||
| Рабочее давление | Для навесного оборудования | 12,3 МПа | ||
| Характеристики | |||
| Обозначение | Характеристика | Модели | |
| FRB13-8 | FRHB13-8 | ||
| A | Максимальная высота мачты | 3000 мм | 4000 мм |
| B | Свободный ход | 105 мм | |
| C | Минимальный радиус поворота (внешний) | 1490 мм | |
| D | Ход выдвижного грузоподъемника | 555 мм | |
| E | Общая длина с вилочным захватом | ||
| F | Общая ширина | 1090 мм | |
| G | Общая высота защитной крышы | 2245 мм | |
| H | Общая высота мачты | 1995 мм | 2495 мм |
| I | Максимальная высота подъема вилочного захвата | 3845 мм | 4845 мм |
| J | Колесная база | 1245 мм | |
| K | Передняя колея | 975 мм | |
| L | Задняя колея | 680 мм | |
| M | Расстояние нагрузки (по осевой линии от передней оси до переднего края вил) | 170 мм | |
| N | Размер вил (Д х Ш х В), мм | 920 х 100 х 35 | |
| O | Боковая регулировка вил (с внешней стороны вилочного захвата) | 250~710 мм | 250~720 мм |
| P/Q | Угол наклона (вперед / назад) | 3° / 5° | |
| R | Клиренс по центру колесной базы | 70 мм | |
