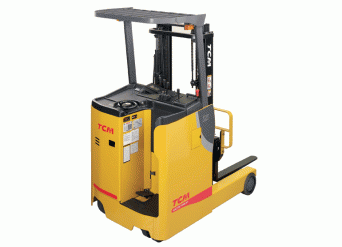

Штабелер TCM FRB20-8/FRHB20-8
| Технические характеристики | ||||
| Модель | FRB20-8 | FRHB20-8 | ||
| Грузоподъемность | 2000 кг | |||
| Центр тяжести | 500 мм | |||
| Тип двигателя | Электрический | |||
| Положение оператора | Стоя | |||
| Тип шин | Передние/задние | Цельные | ||
| Колеса (Х = ведомые) | Передние/задние | 2/х + 2 | ||
| Размеры | ||||
| Максимальная высота подъема вил | 3000 мм | 4000 мм | ||
| Свободный ход | 410 мм | |||
| Размер вил | Д х Ш х В, мм | 920 х 122 х 40 | ||
| Растояние между вилами (наружное) | Макс / Мин, мм | 735 / 290 | ||
| Угол наклона | Вперед/назад | 3 / 5 град. | ||
| Длина до спинки вил | 1280 мм | 1305 мм | ||
| Общая ширина | 1200 мм | |||
| Высота опущенной мачты | 2035 мм | 2535 мм | ||
| Высота вытянутой мачты | 3930 мм | 4930 мм | ||
| Высота кабины | 2300 мм | |||
| Выдвижение каретки | 650 мм | 795 мм | ||
| Минимальный радиус поворота (внешний) | 1795 мм | 1965 мм | ||
| Расстояние нагрузки (по осевой линии от передней оси до переднего края вил) | 165 мм | |||
| Задний выступ | 240 мм | |||
| Проход между штабелями | 2830 мм | 2890 мм | ||
| Производительность | ||||
| Скорость | Передвижения | С нагрузкой | 9,5 км/ч | |
| Без нагрузки | 11,5 км/ч | |||
| Подъем | С нагрузкой | 270 мм/с | ||
| Без нагрузки | 480 мм/с | |||
| Опускание | С нагрузкой | 450 мм/с | ||
| Без нагрузки | 550 мм/с | |||
| Выдвижение вил | С нагрузкой | 260 мм/с | ||
| Без нагрузки | 260 мм/с | |||
| Преодолеваемый подъем | С нагрузкой | 10% | ||
| Без нагрузки | 14,3% | |||
| Масса | ||||
| Общая масса | Без аккумулятора | 2110 кг | 2245 кг | |
| С аккумулятором | 2690 кг | 2825 кг | ||
| Распределение массы | С нагрузкой | Передняя | 2870 кг | 2710 кг |
| Задняя | 1820 кг | 2115 кг | ||
| Без нагрузки | Передняя | 855 кг | 860 кг | |
| Задняя | 1840 кг | 1960 кг | ||
| Шасси и колеса | ||||
| Шины | Количество | Передние/задние | 2 / 3 | |
| Размер | Передние, с загрузкой | диаметр 267 x 135 (Уретан) | ||
| Задние | диаметр 380 x 165 (Резина) | |||
| Задние | диаметр 204 x 76 (Резина) | |||
| Колесная база | 1530 мм | 1700 мм | ||
| Колея | Передняя | 1065 мм | 1065 мм | |
| Задняя | 725 мм | |||
| Высота опорной спинки | 900 мм | |||
| Расстояние от пола до защитной крыши | 1915 мм | |||
| Высота пола | 340 мм | |||
| Клиренс по центру колесной базы | 70 мм | |||
| Тормозная система | механическая дисковая | |||
| Двигатель и коробка передач | ||||
| Аккумулятор | Напряжение / емкость (5 ч.) | 48 В / 320 А-ч | ||
| Вес | 580 кг | |||
| Электрический двигатель | Приводной двигатель | 6,1 kW/60 min | ||
| Двигатель гидравлики | 11,0 kW/5 min | |||
| Мотор рулевого управления | 0,3 kW/60 min | |||
| Тип контролеров | Управление приводом | Инвертор FET | ||
| Управление подъемом вил | Манипулятор FET | |||
| Рулевое управление | Манипулятор FET | |||
| Рабочее давление | Для навесного оборудования | 17,2 МПа | ||
| Характеристики | |||
| Обозначение | Характеристика | Модели | |
| FRB20-8 | FRHB20-8 | ||
| A | Максимальная высота мачты | 3000 мм | 4000 мм |
| B | Свободный ход | 410 мм | |
| C | Минимальный радиус поворота (внешний) | 1795 мм | 1965 мм |
| D | Ход выдвижного грузоподъемника | 650 мм | 795 мм |
| E | Общая длина с вилочным захватом | ||
| F | Общая ширина | 1200 мм | |
| G | Общая высота защитной крышы | 2300 мм | |
| H | Общая высота мачты | 2035 мм | 2535 мм |
| I | Максимальная высота подъема вилочного захвата | 3930 мм | 4930 мм |
| J | Колесная база | 1530 мм | 1700 мм |
| K | Передняя колея | 1065 мм | 1065 мм |
| L | Задняя колея | 725 мм | |
| M | Расстояние нагрузки (по осевой линии от передней оси до переднего края вил) | 165 мм | |
| N | Размер вил (Д х Ш х В), мм | 920 х 122 х 40 | |
| O | Боковая регулировка вил (с внешней стороны вилочного захвата) | 290~735 мм | |
| P/Q | Угол наклона (вперед / назад) | 3° / 5° | |
| R | Клиренс по центру колесной базы | 70 мм | |
